Thermomètre à résistance

Les thermomètres à résistance sont composés d’une armature de garde selon DIN EN 43722 et d’un palpeur échangeable selon DIN 43735 intégré dans l'armature de garde. Dans l'armature de garde, le capteur est protégé entre autres de l’humidité ainsi que des sollicitations chimiques et mécaniques.

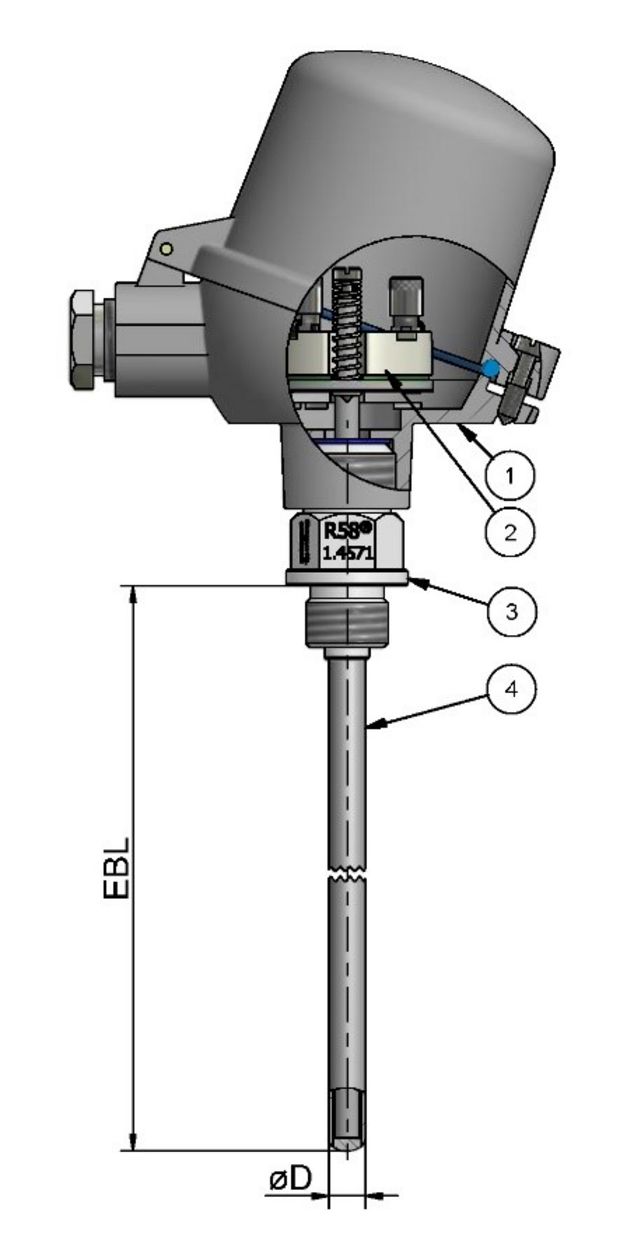

L’illustration représente un exemple de thermomètre à résistance avec une armature de garde de forme 8 (2GoH) selon DIN 43722 et un capteur monté.

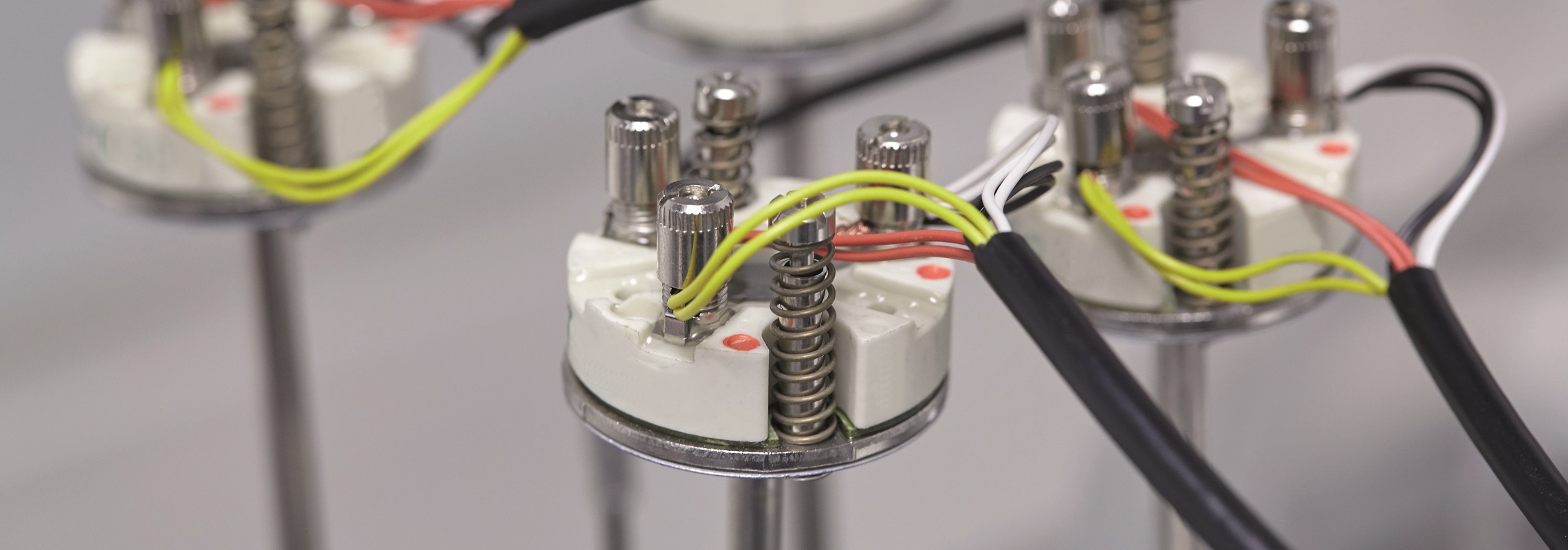

Le capteur (2) du thermomètre à résistance est essentiellement composé d’un câble à gaine de thermomètre à résistance déformable similaire à CEI/EN 61515 dans lequel se trouvent la résistance de mesure et les fils intérieurs.

La mesure de la température par un thermomètre à résistance repose sur le changement continu de la résistance des métaux quand les températures varient. En raison de la stabilité élevée du capteur PT100 dans le thermomètre à résistance et de sa reproductabilité, on utilise aujourd'hui principalement du platine (Pt) comme matériau de résistance. On peut également utiliser du nickel (Ni100) dans le thermomètre à résistance à la place du PT100. Ces deux métaux ont un coefficient de température positif c’est-à-dire que leur résistance augmente avec la montée de la température.

Dans la technique de mesure industrielle, on utilise aujourd'hui principalement des résistances de mesure au platine désignées par l'abréviation « Pt100 ». Ces résistances de mesure ont une valeur nominal ou de base de résistance d’exactement 100 Ohms à une température de 0 ºC. Les autres valeurs de base des thermomètres à résistance pour les plages de température de -200 ºC (valeur de base de 18,52 Ohms) à +850 ºC (valeur de base de 390,48 Ohms) en étape de 1 ºC peuvent être consultées dans la norme DIN EN 60751.

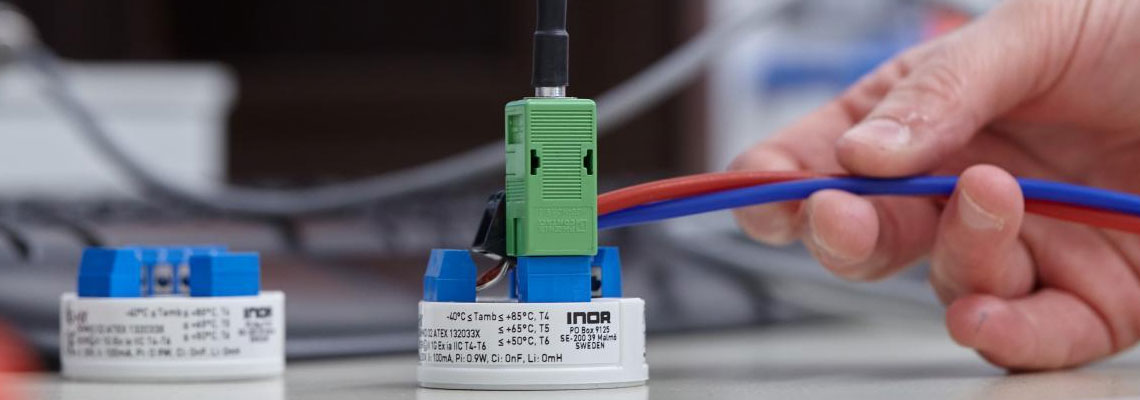

Contrairement aux thermocouples générateurs de tension, une résistance ne produit pas elle-même d’énergie électrique si bien qu’il faut alimenter une énergie (externe) à travers un circuit de mesure électrique. Cela se fait en général avec une source de courant constante qui génère une chute de tenson sur la résistance de mesure proportionnelle à la résistance.

Il existe un grand nombre de possibilités techniques pour fixer des capteurs de température à leur lieu d’exploitation. Les thermomètres à résistance et les armatures de garde présentés dans cette liste sont en général visés, flasqués ou soudés en raison de leur forme. Les armatures de garde de formes 1, 2 et 3 également, pour lesquelles le mode de fixation n’est pas imposé par la forme de leur construction contrairement aux autres armatures de garde illustrées, sont en général flasquées ou visées sur leur lieu d'exploitation à l’aide d'accessoires (bride de butée, manchon de raccordement ou raccord à manchon de compression).
