Câbles compensateurs

Les câbles compensateurs sont fabriqués comme fils de Litz avec des isolations et des armatures différents. Conformément à la norme CEI / EN 60584-3, les câbles compensateurs sont marqués de la lettre « C » indiquée après les lettres d’identification du couple thermoélectrique (par exemple « KC »). Les fils électriques des câbles compensateurs (c’est-à-dire les cordons flexibles) sont composés de ce qu'on appelle matériaux de substitution qui ont une autre composition chimique que les matériaux originaux des couples thermoélectriques correspondants. On peut également utiliser différents matériaux de substitution pour un type de couple thermoélectrique, la désignation des câbles compensateurs doit alors dans ce cas porter la lettre supplémentaire « A » ou « B » (par exemple « KCA » et « KCB »). Les matériaux de substitution ont les mêmes propriétés thermoélectriques que le couple thermoélectrique correspondant dans la plage de température autorisée pour les câbles compensateurs. Les câbles compensateurs sont utilisés pour les types de couples thermoélectriques K, N, R, S, et B étant donné que les matériaux de substitution sont nettement moins coûteux que les matériaux (originaux) du couple thermoélectrique correspondant (en particulier dans le cas des types de couples thermoélectriques en métaux précieux R, S, et B). Par ailleurs, les matériaux de substitution d’un câble compensateur ont une impédance du circuit en défaut plus faible que les matériaux d’origine. Cette propriété positive est cependant moins significative étant donné que la construction actuelle des appareils de mesure électroniques pour câbles compensateurs présente une impédance d'entrée tellement élevée que même des résistances du circuit de quelques kilohoms n’entraînerait pas d’erreur de mesure substantielle.

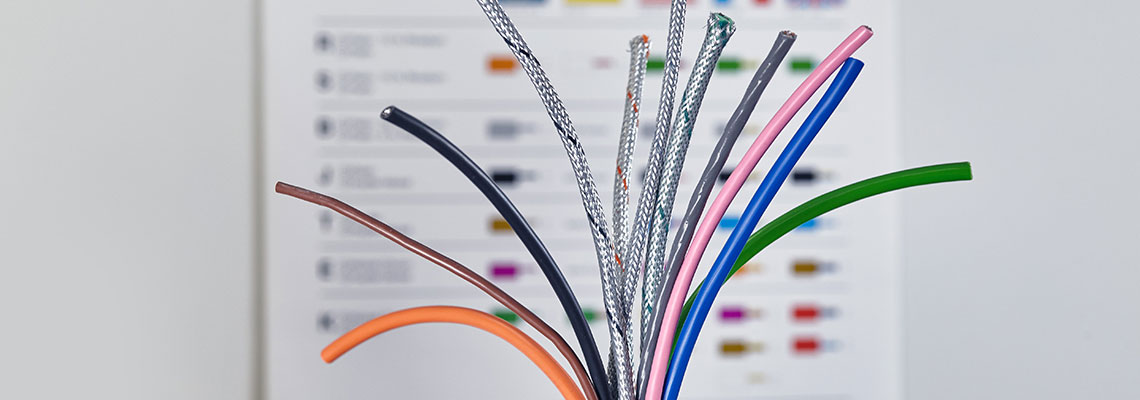

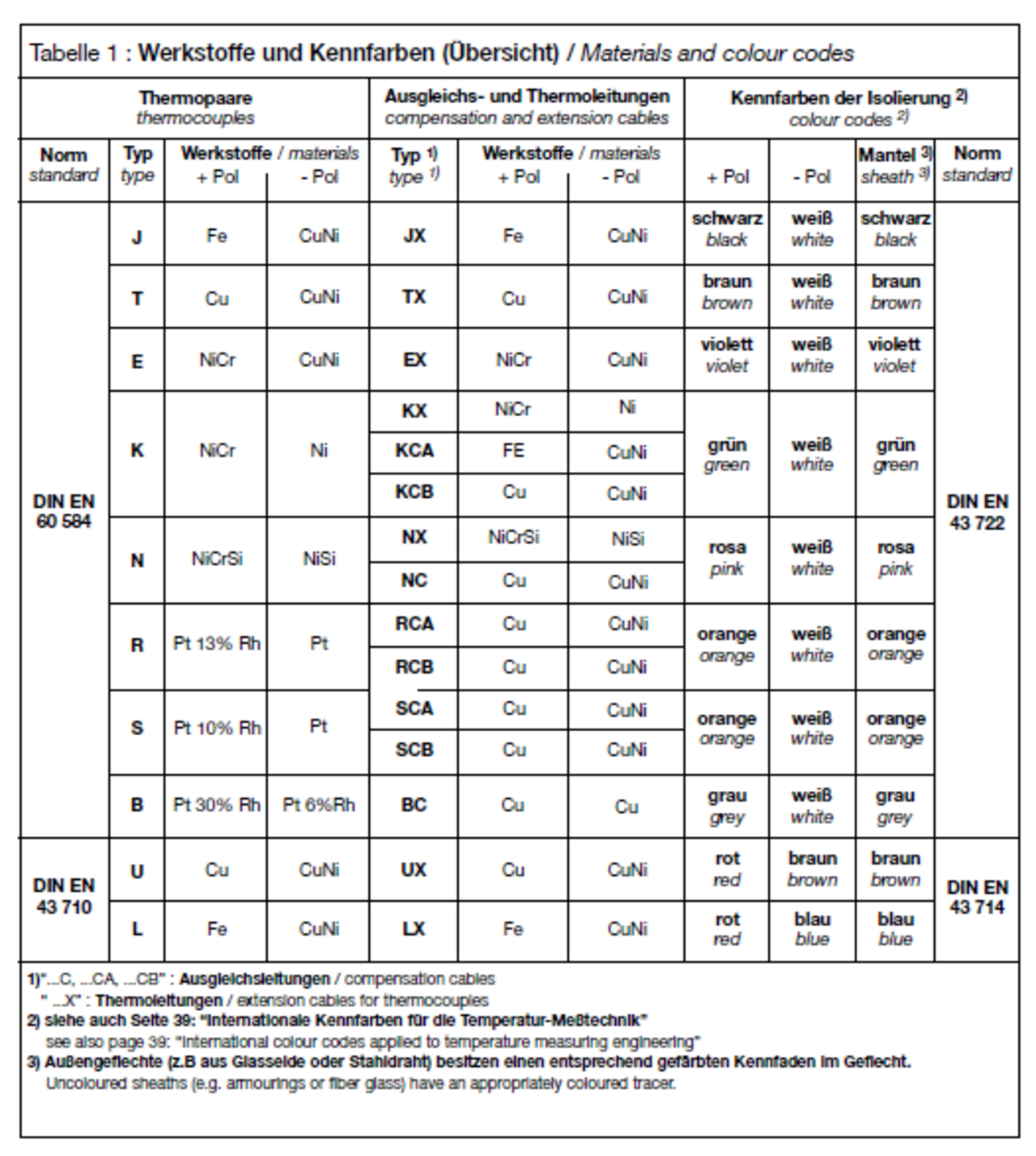

Le tableau 1 ci-dessous donne un aperçu des matériaux et des classes de précision des câbles compensateurs avec leurs différents couples thermoélectriques correspondants. Les câbles compensateurs indiqués dans la liste sont disponibles dans les couleurs d’identification conformes à la norme CEI / EN 60584-3. Sur demande, les câbles compensateurs peuvent également être fournis dans d’autres couleurs.
